Уплотнения паровой турбины

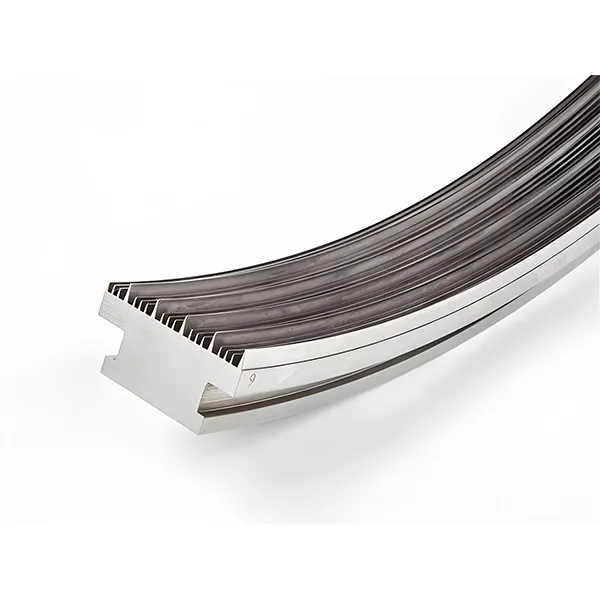

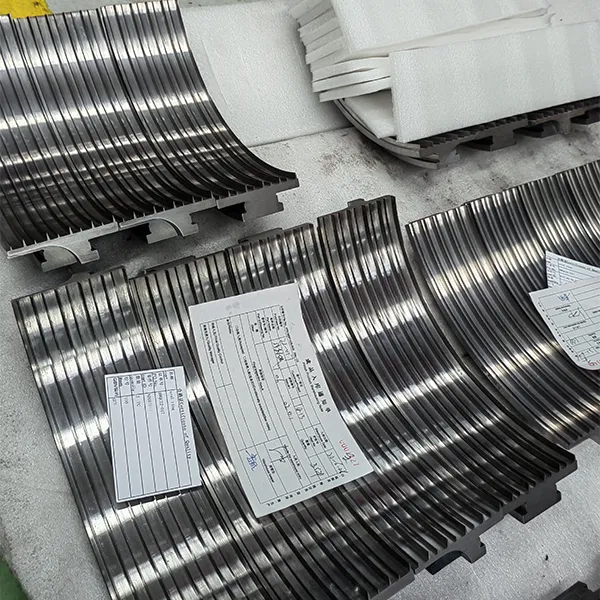

Уплотнения паровой турбины представляют собой устройства, устанавливаемые в зазорах между ротором и статором. Их основная функция заключается в снижении утечек пара и подсоса воздуха, что повышает эффективность турбоагрегата и поддерживает вакуумную среду.
Описание
маркер
Описание продукта
Уплотнения паровой турбины представляют собой устройства, устанавливаемые в зазорах между ротором и статором. Их основная функция заключается в снижении утечек пара и подсоса воздуха, что повышает эффективность турбоагрегата и поддерживает вакуумную среду. Они подразделяются на три основные категории: уплотнения проточной части, диафрагменные уплотнения и концевые уплотнения вала.
Ключевая функция данных уплотнений заключается в следующем: со стороны высокого давления они предотвращают утечку пара высоких температуры и давления, приводящую к потерям энергии; со стороны низкого давления они предотвращают подсос воздуха, который может нарушить вакуум и снизить работоспособность пара. Принцип их работы основан на лабиринтовом уплотнении, где многоступенчатый извилистый канал вызывает дросселирование и снижение давления пара, эффективно уменьшая объем утечек.
Основные типы включают
Уплотнения проточной части: К ним относятся радиальные и осевые уплотнения в зоне бандажной ленты рабочих лопаток, а также осевые уплотнения у корня лопаток. Они предназначены для уменьшения утечек пара в верхней и корневой частях рабочих лопаток.
Диафрагменные уплотнения: Устанавливаются между диафрагмой и ротором для предотвращения утечки пара через зазор под действием перепада давления по обе стороны диафрагмы. В импульсных турбинах из-за большого перепада давления используется большее количество уплотняющих гребней с меньшим зазором (приблизительно 0,6 мм). В реактивных турбинах при меньшем перепаде давления число гребней меньше, а зазор больше (приблизительно 1,0 мм).
Концевые уплотнения вала: Расположены в местах выхода ротора из корпуса цилиндра. Они предотвращают утечку пара (со стороны высокого давления) или подсос воздуха (со стороны низкого давления).
Наша компания предоставляет услуги по индивидуальному проектированию и изготовлению уплотнений для паровых турбин в соответствии с конкретными требованиями заказчика. Мы предлагаем конкурентоспособные цены, выдающееся качество продукции и высокий уровень сервиса, обеспечивая полный цикл работ по проектированию, производству и поставке уплотнений для паровых турбин с любыми заданными параметрами.
